الأشكال / المناسب



مادة Nexusnova​ متخصص في توفير مجموعة واسعة من الأحجام وتجهيزات الأنابيب المسبقة ، بما في ذلك الشفاه ، المحملات ، المرفقين ، المخفضات ، وأكثر من ذلك. تغطي منتجاتنا مواد متنوعة ومواصفات وطرق الاتصال لتلبية متطلبات القطاعات الصناعية المختلفة.





NPS: ½ ~ 48 "، SCH: 5 ~ xxs

كوع: 45 درجة المرفق ، كوع 90 درجة ، كوع 180 درجة ، كوع نصف قطرها ، كوع نصف قطرها ، كوع طويل القطر 180 درجة ، كوع نصف قطر قصير 180 درجة ، كوع الكوع ، الكوع الصريح ، المصرف الصحي ، الكوع الأيسر/اليمين ، الكوع المزدوج الفرع ، كوبو كوبو ، الخيط الكلب ، المصنفة.

شفة: th (الخيوط) شفة ، لذلك (slip - على اللحام) شفة ، bl (أعمى) شفة ، SW (لحام المقبس) شفة ، lj (lapped) شفة ، wn (رقبة اللحام) شفة

الغطاء: غطاء نصف كروي ، قبعة بيضاوية/بيضاوي ، غطاء طبق ، غطاء كروي

المخفض: مخفض متحدة المركز ، مخفض غريب الأطوار

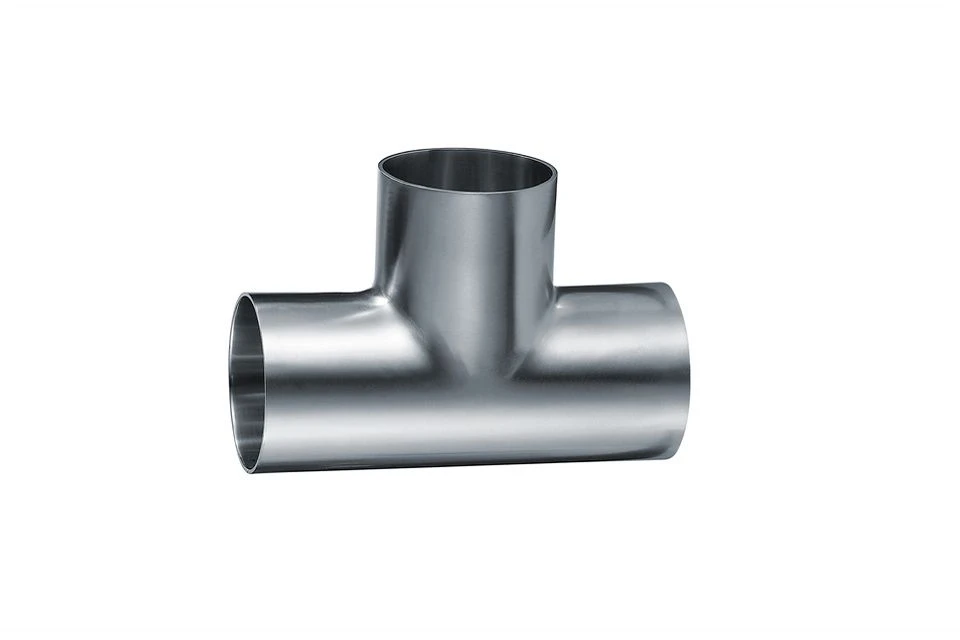

تي شيرت: نقطة الإنطلاق المستقيمة ، تقليل تي شئ

- حالة التسليم: مخلل ، مصقول ، انفجار الرمال.





• ASTM B462
• ASTM B366
• ASME B16.9
• ASME B16.11





• سبيكة قاعدة النيكل
• سبيكة التيتانيوم
• الفولاذ المقاوم للصدأ









شفة الحجم العادي (الفئة 150)

NPs	القطر الخارجي ، يا	الحد الأدنى لسمك الحافة ، TF	الحد الأدنى لمفصل اللفة ، TF	قطر المحور ، x	بداية قطرها من شامفر لحام الرقبة ، آه	حجم الأنابيب الاسمية ، NPs			الحد الأدنى لطول الخيط الخيوط ، ر	قطر خارجي من الحافة ، يا			زاوية تجويف دائرة نصف قطرها من الحافة والأنابيب ، ص	عمق المقبس ، د
						الخيوط/ الانزلاق - على/ socket اللحام ، y	لحام المقبس ، y lapped ، y	الرقبة لحام ، ذ		الحد الأدنى من الانزلاق - on/ socket اللحام ، ب	الحد الأدنى Lapped ، ب	لحام اللحام/ المقبس ، ب
1/2	90	9.6	11.2	30	21.3	14	16	46	16	22.2	15.8	15.8	3	10
3/4	100	11.2	12.7	38	26.7	14	16	51	16	27.7	28.2	20.9	3	11
1	110	12.7	14.3	49	33.4	16	17	54	17	34.5	34.9	26.6	3	13
5/4	115	14.3	15.9	59	42.2	19	21	56	21	43.2	43.7	35.1	5	14
3/2	125	15.9	17.5	65	48.3	21	22	60	22	49.5	50	40.9	6	16
2	150	17.5	19.1	78	60.3	24	25	62	25	61.9	62.5	52.5	8	17
5/2	180	20.7	22.3	90	73.0	27	29	68	29	74.6	75.4	62.7	8	19
3	190	22.3	23.9	108	88.9	29	30	68	30	90.7	91.4	77.9	10	21
7/2	215	22.3	23.9	122	101.6	30	32	70	32	103.4	104.1	90.1	10	-
4	230	22.3	23.9	135	114.3	32	33	75	33	116.1	116.8	102.3	11	-
5	255	22.3	23.9	164	141.3	35	36	87	36	143.8	144.4	128.2	11	-
6	280	23.9	25.4	192	168.3	38	40	87	40	170.7	171.4	154.1	13	-
8	345	27.0	28.6	246	219.1	43	44	100	44	221.5	222.2	202.7	13	-
10	405	28.6	30.2	305	273.0	48	49	100	49	276.2	277.4	254.6	13	-
12	485	30.2	31.8	365	323.8	54	56	113	56	327	328.2	304.8	13	-
14	535	33.4	35.0	400	355.6	56	79	125	57	359.2	360.2	-	13	-
16	595	35.0	36.6	457	406.4	62	87	125	64	410.5	411.2	-	13	-
18	635	38.1	39.7	505	457.0	67	97	138	68	461.8	462.3	-	13	-
20	700	41.3	42.9	559	508.0	71	103	143	73	513.1	514.4	-	13	-
24	815	46.1	47.7	663	610.0	81	111	151	83	616	616	-	13	-

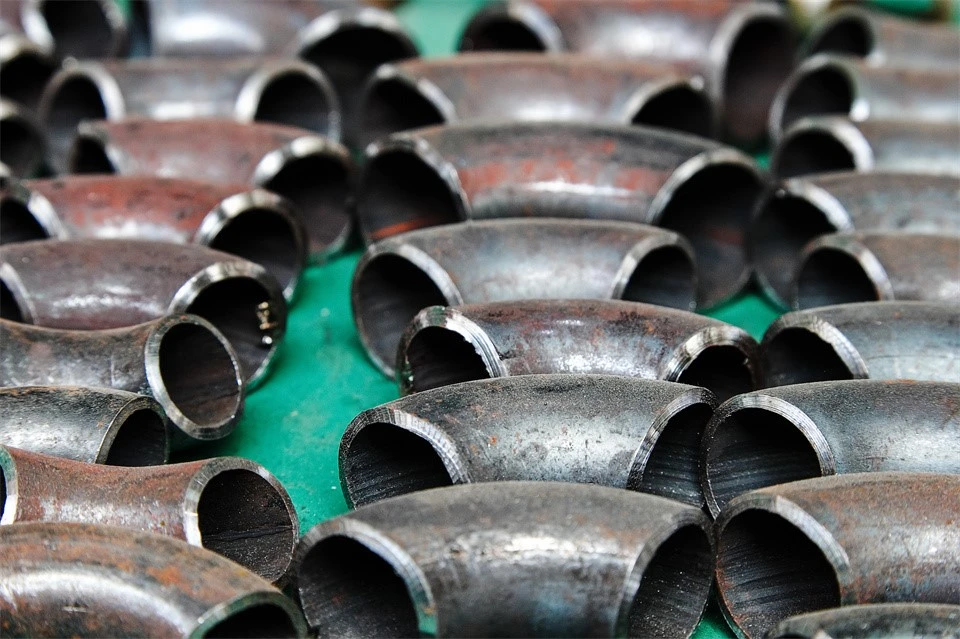

مِرفَق

المرفقين نصف قطرها الطويل
حجم الأنابيب الاسمية	القطر الخارجي في Bevel ، MM (في.)	المركز - إلى - نهاية ، mm (in.)
		90 درجة المرفقين ، أ	45 درجة المرفقين ، ب
1/2	21.3(0.84)	38(1.50)	16(0.62)
3/4	26.7(1.05)	38(1.50)	19(0.75)
1	33.4(1.32)	38(1.50)	22(0.88)
5/4	42.2(1.66)	48(1.88)	25(1.00)
3/2	48.3(1.90)	57(2.25)	29(1.12)
2	60.3(2.38)	76(3.00)	35(1.38)
5/2	73.0(2.88)	95(3.75)	44(1.75)
3	88.9(3.50)	114(4.50)	51(2.00)
7/2	101.6(4.00)	133(5.25)	57(2.25)
4	114.3(4.50)	152(6.00)	64(2.50)
5	141.3(5.56)	190(7.50)	79(3.12)
6	168.3(6.62)	229(9.00)	95(3.75)
8	219.1(8.62)	305(12.00)	127(5.00)
10	273.0(10.75)	381(15.00)	159(6.25)
12	323.8(12.75)	457(18.00)	190(7.50)
14	355.6(14.00)	533(21.00)	222(8.75)
16	406.4(16.00)	610(24.00)	254(10.00)
18	457.0(18.00)	686(27.00)	286(11.25)
20	508.0(20.00)	762(30.00)	318(12.50)
22	559.0(22.00)	838(33.00)	343(13.50)
24	610.0(24.00)	914(36.00)	381(15.00)
26	660.0(26.00)	991(39.00)	406(16.00)
28	711.0(28.00)	1067(42.00)	438(17.25)
30	762.0(30.00)	1143(45.00)	470(18.50)
32	813.0(32.00)	1219(48.00)	502(19.75)
34	864.0(34.00)	1295(51.00)	533(21.00)
36	914.0(36.00)	1372(54.00)	565(22.25)
38	965.0(38.00)	1448(57.00)	600(23.62)
40	1016.0(40.00)	1524(60.00)	632(24.88)
42	1067.0(42.00)	1600(63.00)	660(26.00)
44	1118.0(44.00)	1676(66.00)	695(27.38)
46	1168.0(46.00)	1753(69.00)	727(28.62)
48	1219.0(48.00)	1829(72.00)	759(29.88)



مرفقة نصف قطر قصيرة
حجم الأنابيب الاسمية (NPS)	القطر الخارجي في Bevel ، MM (في.)	المركز - إلى - نهاية ، a ، mm (in.)
1	33.4(1.32)	25(1.00)
5/4	42.2(1.66)	32(1.25)
3/2	48.3(1.90)	38(1.50)
2	60.3(2.38)	51(2.00)
5/2	73.0(2.88)	64(2.50)
3	88.9(3.50)	76(3.00)
7/2	101.6(4.00)	89(3.50)
4	114.3(4.50)	102(4.00)
5	141.3(5.56)	127(5.00)
6	168.3(6.62)	152(6.00)
8	219.1(8.62)	203(8.00)
10	273.0(10.75)	254(10.00)
12	323.8(12.75)	305(12.00)
14	355.6(14.00)	356(14.00)
16	406.4(16.00)	406(16.00)
18	457.0(18.00)	457(18.00)
20	508.0(20.00)	508(20.00)
22	559.0(22.00)	559(22.00)
24	610.0(24.00)	610(24.00)

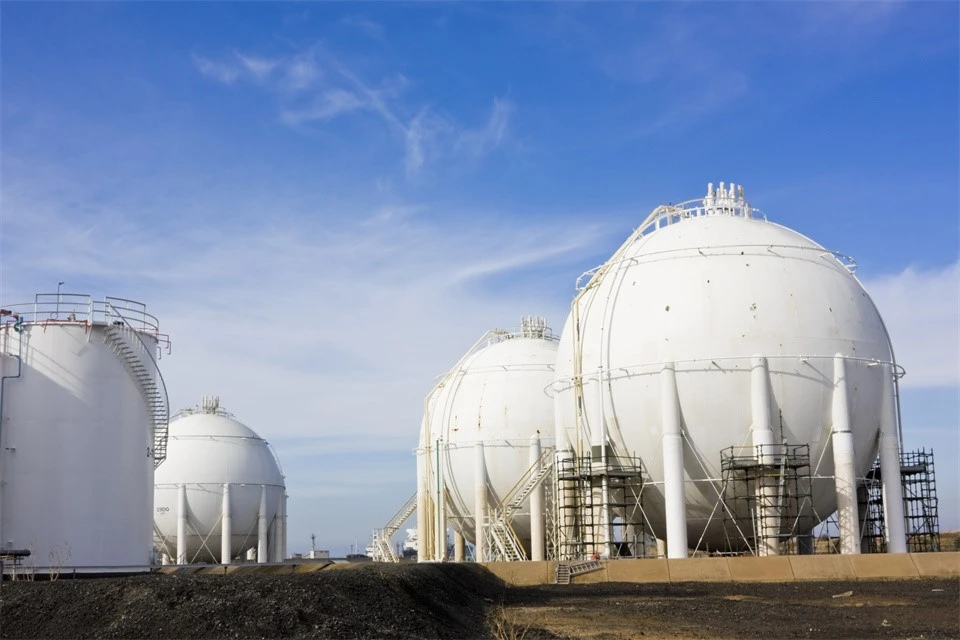

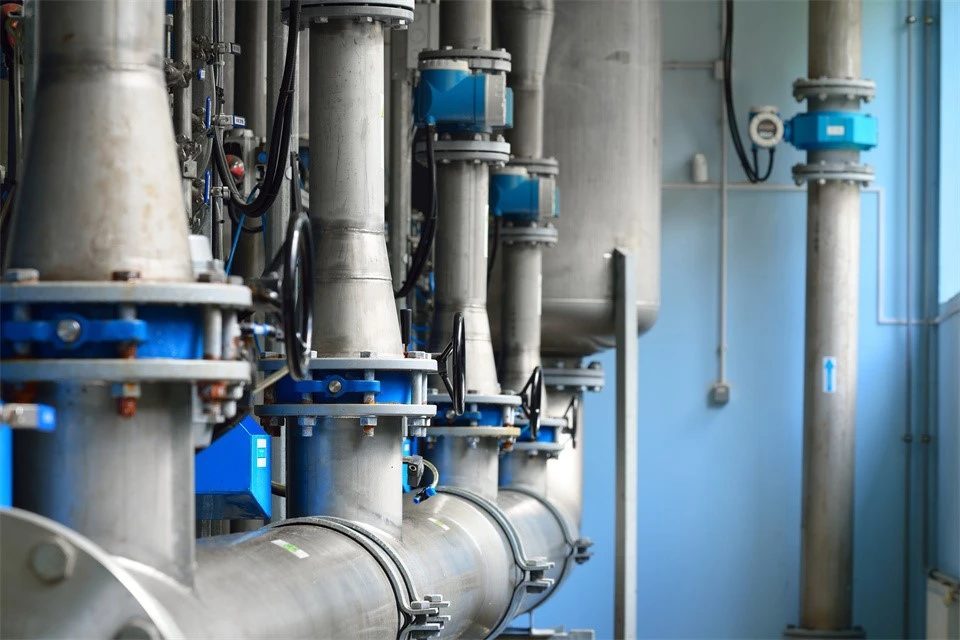

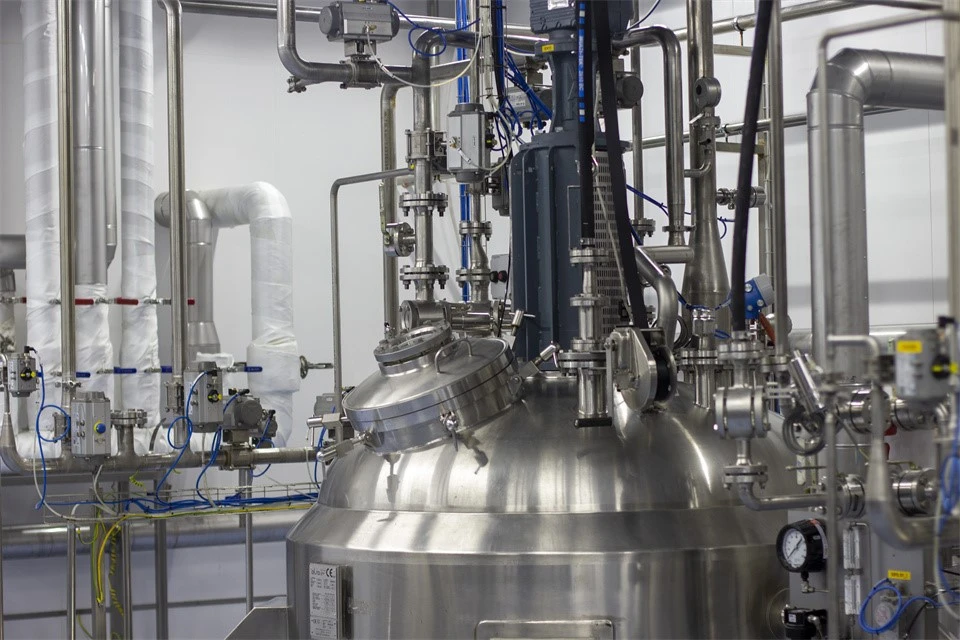

المنتجات التي توفرهامواد Nexusnovaتستخدم على نطاق واسع في الصناعات مثل النفط والغاز والفضاء والفضاء والطيران والطاقة والهندسة البحرية والبناء والسيارات والطبية ومعالجة الأغذية. تمتد بصمة العالم لدينا جنوب شرق آسيا والشرق الأوسط وأوروبا وأفريقيا وأمريكا الشمالية والجنوبية ، مع شراكات موثوقة مبنية على الجودة والموثوقية والخدمة.







فيمواد Nexusnova، يتم تعبئة جميع المنتجات وفقًا للمعايير الدولية لمنع الأضرار أو الخسارة أثناء النقل. بالنسبة للمنتج الأصغر ، يتم إغلاق كل وحدة بشكل فردي في أكياس بلاستيكية ثابتة- وتأمين داخل الحالات الخشبية المقواة. يتم تكديس المنتج الأكبر في الحالات الخشبية مع مواد وسادة مخصصة (مثل ، إدراج الرغوة أو ورق VCI) بين الطبقات لمنع التآكل. يرجى ملاحظة أن الحالات الخشبية تتحمل تكاليف إضافية ، بما في ذلك مواد التغليف وزيادة رسوم الشحن - خاصة بالنسبة للنقل الجوي بسبب حسابات الوزن الحجمي. لتحسين تجربة العملاء ، نقدم أيضًا حلول تغليف مخصصة لمتطلبات محددة ، مثل الفراغ - الختم لبيئات التآكل أو ISO - وضع علامة على المواد الخطرة المتوافقة.



شحن البحريظل الطريقة الأكثر شيوعًا والتكلفة - الفعالة لمعظم الطلبات ، وعادةً ما يتم توفير الاقتباسات على مصطلحات FOB أو CFR أو CIF. للمتطلبات العاجلة ،الشحن الجويالخيارات متاحة أيضا.
